Por mais de uma década, os semicondutores atomicamente finos surgiram como um caminho promissor além do silício tradicional. Esses materiais podem ter apenas um átomo de espessura, proporcionando propriedades elétricas impressionantes. Em teoria, eles poderiam permitir transistores menores, mais rápidos e mais eficientes em termos energéticos do que os dispositivos atuais. No entanto, mesmo que os pesquisadores tenham descoberto materiais semicondutores bidimensionais cada vez mais capazes, permanece um problema de engenharia persistente.
Um transistor funcional requer uma camada isolante extremamente fina conhecida como dielétrico de porta. Esta camada está localizada no topo do semicondutor e ajuda a controlar o movimento dos elétrons. À medida que os transistores encolhem, tornar esta camada de isolamento mais fina pode melhorar o controle elétrico. A dificuldade é que adicionar tais camadas a semicondutores atomicamente finos pode perturbar a delicada interface entre os materiais. Essa interrupção poderia dispersar elétrons e apagar alguns dos ganhos de desempenho que os engenheiros estão tentando alcançar.
Durante anos, os pesquisadores enfrentaram um compromisso difícil. Eles poderiam apertar os controles na porta do transistor ou proteger a mobilidade dos portadores de carga que se movem através do dispositivo. Tem sido muito difícil conseguir ambos simultaneamente.
Uma nova estratégia para transistores atomicamente finos
Pesquisadores da Universidade Nacional Yang Ming Chiao Tung (NYCU), trabalhando com a TSMC Corporate Research, demonstraram agora uma nova maneira de resolver esse problema, concentrando-se na interface.
obra, publicada em Eletrônica da NaturezaMostra que controlando cuidadosamente a fronteira atômica entre um semicondutor e sua camada isolante, o dielétrico pode se tornar extremamente fino, mantendo um forte desempenho elétrico. Em vez de procurar um semicondutor totalmente diferente, os investigadores concentraram-se na região estreita onde os dois materiais se encontram, uma região com apenas alguns átomos de espessura.
“Por muitos anos, os esforços para melhorar os transistores atomicamente finos concentraram-se amplamente na busca por melhores materiais semicondutores”, disse o autor correspondente do estudo, Professor Wen-Hao Chang, da NYCU. “Nossa pesquisa mostra que a interface atômica entre os materiais pode ser igualmente importante. Ao projetar essa fronteira, fomos capazes de mitigar uma das compensações fundamentais que limitou os transistores bidimensionais por muitos anos.”
Por que a interface atômica é importante?
O desenvolvimento de chips modernos depende em grande parte do encolhimento dos componentes do transistor. Um dos mais importantes é o dielétrico da porta, que isola eletricamente o eletrodo da porta do canal do transistor.
A tecnologia do silício beneficiou de décadas de refinamento, permitindo aos fabricantes produzir materiais dielétricos capazes de controlar dispositivos cada vez menores. No entanto, os semicondutores atomicamente finos se comportam de maneira diferente. Suas superfícies não possuem ligações pendentes, dificultando o crescimento uniforme de filmes dielétricos extremamente finos sobre elas.
As técnicas de deposição padrão podem deixar lacunas, criar defeitos na interface e induzir distúrbios elétricos. Esses problemas podem reduzir a mobilidade da portadora e degradar o desempenho do transistor.
Pesquisadores de todo o mundo exploraram muitas soluções potenciais, incluindo diferentes materiais dielétricos, camadas de sementes moleculares e métodos alternativos de deposição de óxidos. Embora essas abordagens tenham levado a melhorias significativas, continua difícil alcançar espessura de óxido equivalente baixa, controle eletrostático forte e alta mobilidade do transportador ao mesmo tempo. O desafio é particularmente importante em MOS monocamada cultivados em CVD em escala de wafer.2.
Criando um buffer com apenas uma fração de nanômetro de espessura
Em vez de substituir o semicondutor ou o dielétrico da porta, os pesquisadores da NYCU redesenharam a interface que os conecta.

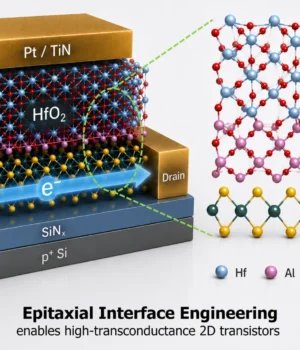

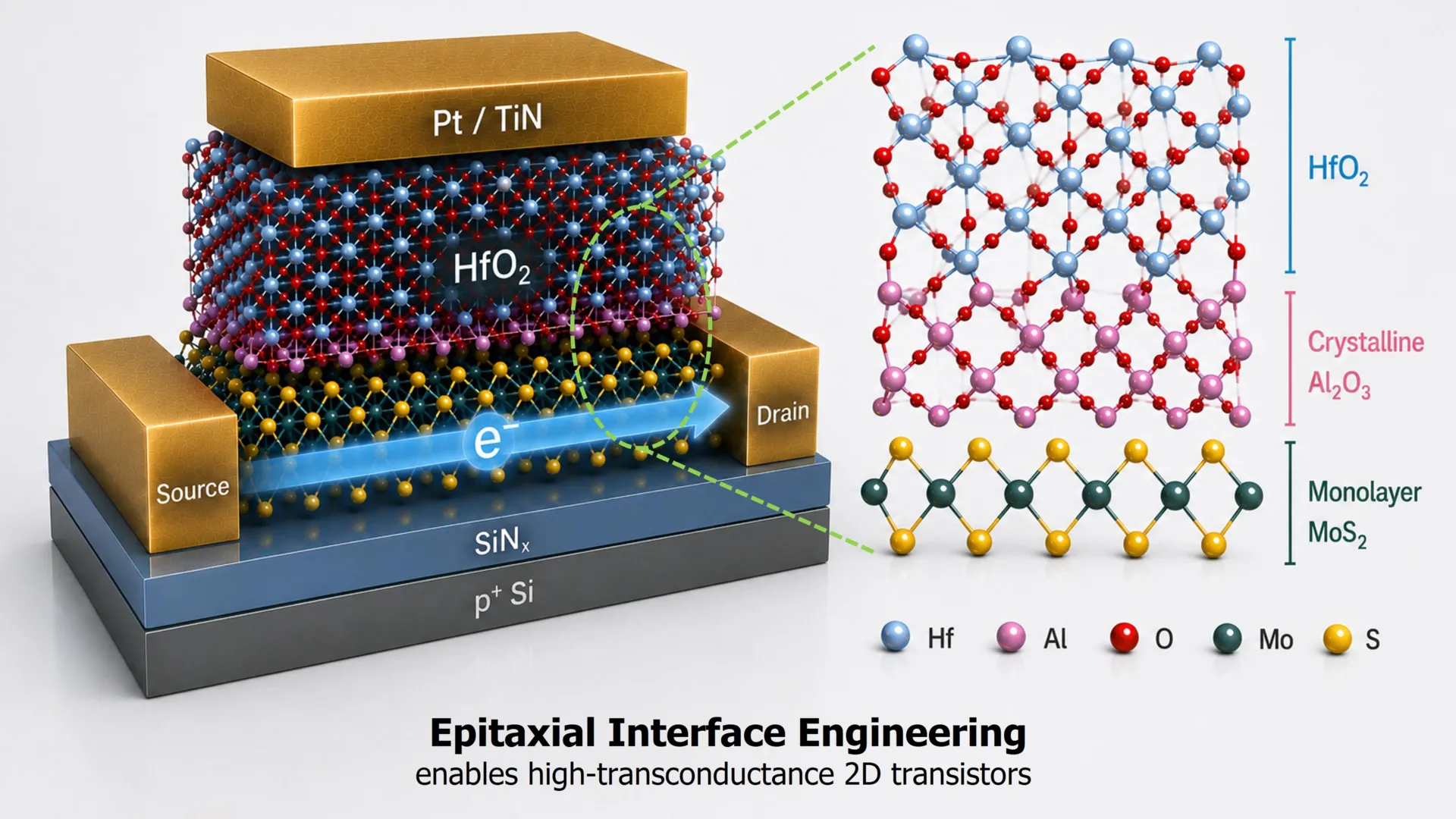

A equipe primeiro depositou uma camada epitaxial ultrafina de alumínio diretamente na monocamada de dissulfeto de molibdênio (MoS)2). Eles então oxidaram cuidadosamente o alumínio, criando uma camada de óxido de alumínio com cerca de 0,42 nanômetros de espessura. Em seguida, eles adicionaram um dielétrico de porta de óxido de háfnio de alto κ.
Apesar de ter apenas uma fração de nanômetro de espessura, a interface projetada desempenha duas funções importantes.
Primeiro, cria uma superfície lisa e contínua que permite que o óxido de háfnio cresça de maneira mais uniforme no MoS.2. Segundo, atua como um buffer atômico que limita interações elétricas indesejadas entre o dielétrico e o semicondutor. Essa proteção ajuda os elétrons a se moverem com eficiência através do canal do transistor.
Neste design, a interface faz mais do que manter os dois materiais separados. Torna-se uma parte funcional do transistor e ajuda os materiais a trabalharem juntos de forma mais eficaz.
Combinando dielétricos finos com forte desempenho
Usando o novo design de interface, os pesquisadores fabricaram transistores de porta superior de canal curto a partir de MoS monocamada cultivada em CVD.2. Os dispositivos tinham espessuras de óxido iguais a cerca de um nanômetro.
Os testes mostraram baixa corrente de fuga, histerese mínima e transcondutância máxima de 0,45 mS μm.-1 Em transistores com canais medindo cerca de 100 nanômetros.
Mais importante ainda, os dispositivos demonstraram uma combinação que é difícil de conseguir em transistores atomicamente finos: escala dielétrica muito fina, forte controle eletrostático e transporte sustentado de portadora.
Porque os pesquisadores usaram MoS monocamada cultivada em CVD2 Em vez de flocos esfoliados mecanicamente, ele acredita que a abordagem aproxima a tecnologia de materiais e processos que poderiam eventualmente ser adequados para a fabricação em escala de wafer.
Repensando como os futuros chips serão projetados
As descobertas também apontam para uma mudança mais ampla na forma como os pesquisadores de semicondutores pensam sobre o design de transistores.
Durante décadas, a maioria dos esforços para melhorar os transistores concentrou-se na descoberta de melhores materiais semicondutores ou na redução dos dispositivos. À medida que os componentes do transistor se aproximam das dimensões atômicas, as interfaces que separam os diferentes materiais tornam-se cada vez mais importantes.
Essas regiões podem ter apenas alguns átomos de espessura, mas podem influenciar fortemente o quão bem os materiais de ambos os lados trabalham juntos. Os novos resultados acrescentam evidências crescentes de que o controle dessas interfaces atômicas pode ser tão importante quanto o desenvolvimento de novos materiais semicondutores.
“Quando os componentes do transistor adquirem apenas algumas camadas atômicas de espessura, a interface não é mais apenas uma fronteira entre os materiais, torna-se uma parte ativa do dispositivo”, disse o professor Tsung-An Lee, autor correspondente do estudo. “Aprender a projetar essas interfaces com precisão atômica abre novas oportunidades para projetar futuros dispositivos semicondutores que seriam difíceis de alcançar alterando apenas os materiais individuais.”
Um possível caminho além do silício
À medida que a indústria de semicondutores procura maneiras de continuar a melhorar os chips além do escalonamento tradicional de silício, os materiais atomicamente finos estão ganhando atenção para futuras lógicas de baixo consumo de energia e sistemas eletrônicos avançados.
Ainda será necessário mais trabalho antes que o processo de fabricação possa ser otimizado para fabricação em larga escala. No entanto, os pesquisadores veem seu método de engenharia de interface como um passo importante em direção à eletrônica bidimensional prática.
As descobertas sugerem que o progresso futuro dos semicondutores pode depender não apenas da descoberta de novos materiais, mas também do aprendizado de como controlar com precisão as fronteiras atômicas que os conectam. À medida que os transistores encolhem para as dimensões de átomos individuais, essas próprias interfaces podem se tornar algumas das partes mais importantes dos dispositivos.
